隨著現代化智能化的發展，社會變成了數字化的高清時代，大屏高清的應用必然離不開液晶拼接做支撐，液晶拼接屏的普及將會飛速發展，比如一些大型的監控、指揮調度液晶拼接大屏幕墻。液晶拼接大屏幕墻有諸多的拼接方式，可任意拼接方式，可拼接超大型的液晶拼接屏。

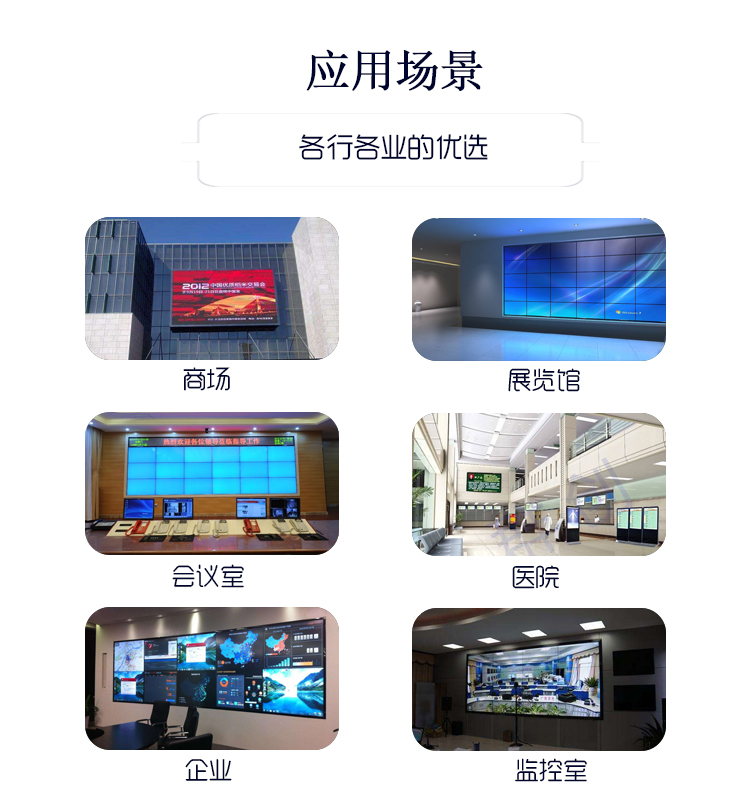

大屏幕拼接系統主要應用場所為軍隊指揮中心、電信監控中心、應急指揮中心、交通指揮系統、公安指揮系統、電力/水利調度、購物中心、運動場館、展覽會館、新聞中心、電視臺、氣象臺、車站、機場、娛樂中心、金融系統 等。
電力行業：電力系統大屏幕拼接系統可以顯示整個電網結構圖形，具備局部電網圖放大功能，支持多信息(如：區域電子地圖、氣候情況等）顯示。完成由系統調度工作站控制的多個畫面的顯示，直觀反映實時信息及工作狀態，為電力調度指揮提供可視化數據。
城市管理：現代化的城市管理對系統的快速反應能力要求高，大屏幕拼接顯示系統（包括前端信號采集、匯總、處理等）對各類信息的強大處理和顯示功能，可對公安、交通、緊急救護、地理信息系統、重點地區防范等信息進行綜合顯示。
電信行業：電信網管中心是各專業網管信息匯集的中心。大屏幕拼接顯示系統可使網絡管理調度所需的各類信息迅速的匯集到組合畫面，便于綜合分析。
水利行業：水利行業大屏幕顯示系統為水資源調度、災情評估、預警等提供決策依據，融合各種水利專業信息。水利信息的大規模數字圖文信息通過大屏幕拼接系統顯示，實現各種實時信息的共享。
公共顯示：電視臺演播室背景墻、機場廣告信息屏、購物中心信息廣告屏、商業樓宇大堂等等多場合公共顯示平臺對于大屏幕拼接系統都有廣泛需求。

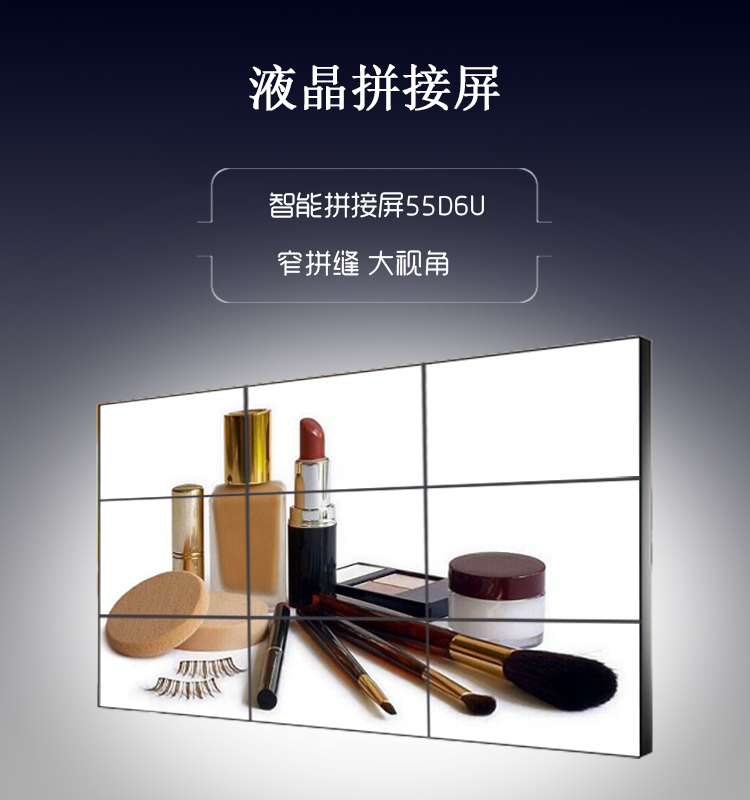

拼接屏是一個完整的液晶拼接顯示單元，既能單獨作為顯示器使用，又可以以液晶拼接成超大屏幕使用。根據不同使用需求，實現可變大也可變小的百變大屏功能：單屏分割顯示、單屏單獨顯示、任意組合顯示、全屏液晶拼接、豎屏顯示，圖像邊框可選補償或遮蓋。模塊化的安裝方式，可擴展到任何尺寸，靈活應對各種場景。

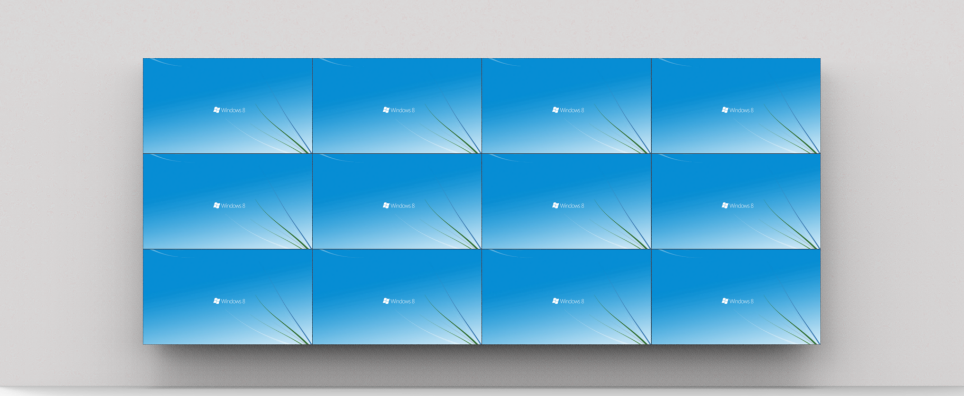

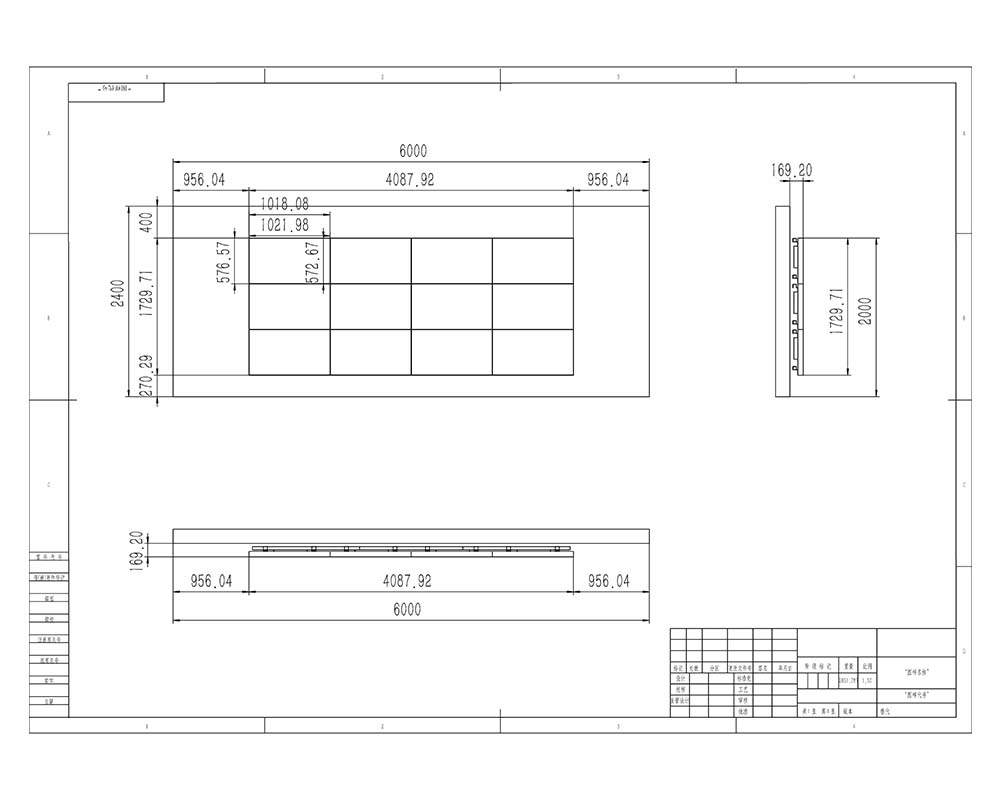

46寸4X3拼接屏規格
46寸液晶拼接屏 廣州佳瑞斯智能科技有限公司
46寸5X2拼接屏規格
46寸液晶拼接屏 廣州佳瑞斯智能科技有限公司

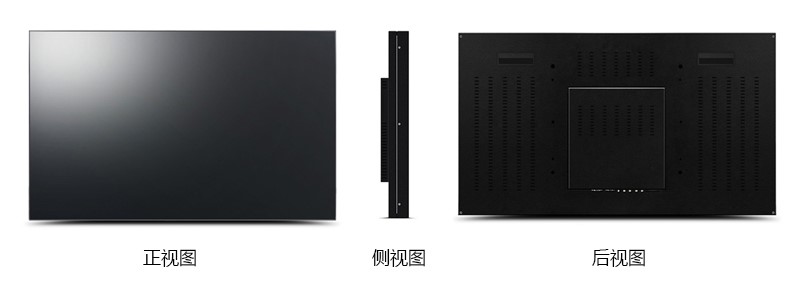

模塊規格
46寸液晶拼接屏 廣州佳瑞斯智能科技有限公司
液晶拼接屏，既能單獨作為顯示器使用，又可以拼接成超大屏幕使用。根據不同使用需求，實現可變大也可變小的百變大屏功能：單屏分割顯示、單屏單獨顯示、任意組合顯示、全屏液晶拼接、雙重拼接液晶屏拼接、豎屏顯示，圖像邊框可選補償或遮蓋，支持數字信號的漫游、縮放拉伸、跨屏顯示，各種顯示預案的設置和運行，全高清信號實時處理。分屏顯示的方式包括：
1、整屏顯示 整個屏幕顯示一幅完整圖像
2、單屏顯示 各單元單獨顯示一幅圖像
3、任意組合顯示 任意幾個單元組合顯示一幅圖像
4、圖像漫游 以一個屏為單元，在整個屏幕 上移動
5、圖像疊加 任意一個單元信號疊加于其 它單元之上
6、圖像拉伸 以一個屏為單元，在整個屏幕上 拉伸
本產品功能具有如下特征

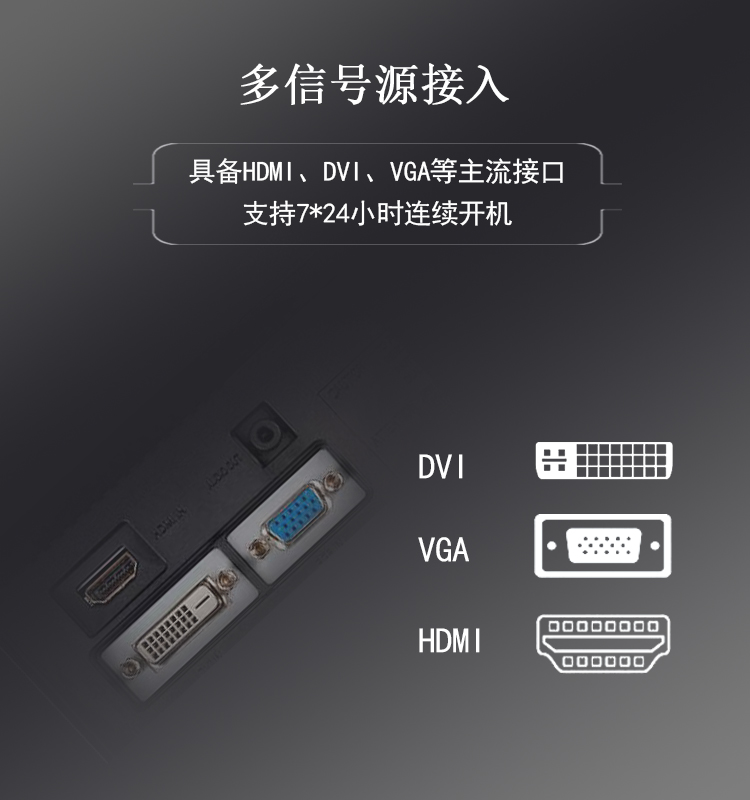

1、多樣化接口：整機擁有HDMI、VGA,AV接口，RJ45等專業接口
2、優質液晶面板：嚴選進口優質A規液晶面板，保證使用放心
3、畫面清晰：采用最新3D畫質數字處理電路，圖像清晰，視角寬闊，高亮度、色彩艷麗的優質屏幕，全屏幕均衡亮度，高對比度，具有1920*1080P全高清畫面顯示與播放
4、可靠性設計：整機安全耐用，具有不怕劃傷，防塵、防油污、抗電磁干擾等特點
5、整機有“自動診斷”的功能，可以判斷內部溫度的高低，而啟動風扇降溫
6、液晶面板背光源：低功耗節能環保，應當具備無信號自動待機功能
7、具有自動偵測和識別各種復合視頻的能力，能處理各種標準RGB或常用的非標準VGA 信號
8、上電即可工作,啟動時間應當小于10秒鐘,穩定性高滿足7×24小時的工作需求,保證系統長時間運行，用戶可直接硬開機和關機
9、保證在視角內觀看到的圖像不變形，色彩無失真
10、經久耐用：內置電源，能耗低，液晶屏使用壽命可達5萬小時以上
|
基本參數 |
||
|
產品類型 |
商用拼接屏設備 |
|
|
規格 |
3.5MM |
|
|
顯示參數 |
||
|
顯示尺寸 |
46英寸 |
|
|
顯示比例 |
16:9 |
|
|
背光類型 |
LED液晶顯示 |
|
|
畫面尺寸 |
1018.35（W）× 572.54（H） |
|
|
物理分辨率 |
1920×1080 |
|
|
可視角度 |
H1780V1780 |
|
|
液晶類型 |
TFT-LCD |
|
|
色彩深度 |
16.7M |
|
|
亮度 |
500cd/m2 |
|
|
對比度 |
3000:1 |
|
|
刷新頻率 |
60HZ |
|
|
響應時間 |
5ms |
|
|
背光燈壽命 |
50000小時 |
|
|
輸入參數 |
||
|
復合視頻輸入 |
2（BNC*2) |
|
|
HDMI 輸入 |
1(HDMI*1) |
|
|
VGA D-15針輸入 |
1 |
|
|
DVI 輸入 |
1 |
|
|
整機參數 |
||
|
輸入電壓/交流電 |
100V-220V 60/50Hz |
|
|
機身尺寸 |
|
|
|
待機功率 |
≤2W |
|
|
額定功率 |
≤130W |
|
46寸液晶拼接屏廣州佳瑞斯智能科技有限公司
通過外置多屏圖像處理器可以通過網絡服務器實現各個系統之間的信息交換與共享。以及其他高分辨率計算機網絡數字信號和模擬信號在大屏幕上開窗口顯示；外置多屏圖像處理器可以實現多路視頻信號和多路RGB信號在大屏幕上任意位置切換顯示；大屏幕顯示系統采用內置控制器的配合使用，使得本系統接口齊全、功能強大的顯示功能。
隨著行業需求的多樣化以及企業方案的創新，佳瑞斯特推出定制化機器方案以及OEM&ODM代工。采用定制機器方案，企業可以根據自己的需求和實際使用情況選擇不同的機器進行定制化生產，通過定制自己獨特的造型，貼合企業VIS的要求以及擺放環境的色調搭配，流暢運行程序和提供服務的配置，呈現出企業高端形象同時，更好的控制成本，從而定制化項目獲得更大的成功。液晶拼接屏可根據客戶需要，廣泛應用于廣告、監控等多種場景。
46寸液晶拼接屏 廣州佳瑞斯智能科技有限公司
七、工程實施和售后服務
公司將完全按照用戶的要求，保證整個工程的順利實施，包括前期設計、設備訂購、運輸、安裝、調試和測試等工作，以達到用戶的技術規范要求。
服務承諾
保證其提供的設備是全新的、未使用過的，采用的是最佳材料和第一流的工藝，并在各個方面符合合同規定的質量、規格和性能要求。保證合同設備經過正確安裝、合理操作和維護保養，在設備壽命期內運轉良好。
保證所提供的技術資料（含軟件）完整正確，數據和資料準確無誤，能夠保證設備按時正確地安裝、調試和驗收，并能滿足正常運行和維修保養的需要。
系統設計標準
大屏幕拼接系統總體設計及選用的設備均符合ISO（國際標準化組織）、IEC（國際電工委員會）、ITU-T（國際電信聯盟）、IEEE（電氣和電子工程師協會）、GB（國家標準委員會）等行業標準，包括：
《民用建筑電氣設計規范》（JGJ/T 16-92）
《智能建筑設計標準》（GB/T50314-2000）
《建筑設計防火規范》（GBJ16-87 2001年版）
《建筑內部裝修設計防火規范》（GB50222-95）
《電器裝置安裝工程電器照明裝置施工及驗收規范》（GB50259-92）
《智能建筑工程質量驗收規范》（GB50339-2003）
《電器裝置安裝工程接地裝置、施工及驗收規范》（GB/T50169）
《建筑電氣工程質量驗收規范》（GB50303-2002）
《電子計算機機房設計規范》（GB50174-93）
《電子計算機房施工及驗收規范》（SJ/T30003-93）
《建筑與建筑群綜合布線系統工程設計規范》（GB/T 50311-2000）
系統安裝
公司將為整個大屏幕顯示系統提供規范、達標的工程安裝工作。大屏幕液晶拼接的工程安裝將滿足下述條款：
提供液晶單元及相關設備。詳見設備清單。
組合屏表面涂層平滑、均勻、色調一致。
組合屏的整體拼接整齊、無變形。
整套大屏幕液晶拼接系統采用模塊化結構，系統布線整齊，標識明確。
組合屏單元間的固定采用可靠的機械方式，不會出現松動、移位現象。
系統實施
公司負責本項目的報價、設計、集成、與各應用系統的連接配合、設計聯絡會的組織、現場安裝、調試、用戶培訓和技術服務。包括以下項目：
運輸、交貨、現場的設備安裝。
提供所有設備的交貨和安裝進度表。
現場安裝投運的合作和管理。
負責將大屏幕系統接入運行調度自動化系統。
提供所有設備的驗收、測試方案和技術指標。
所有硬件及軟件將按合同要求進行驗收測試。
在設備原產地的設計聯絡會和對用戶工作人員提供技術培訓。
提供必備的備品備件，并保證長年優惠提供易損件。
提出設備安裝現場的場地和環境（包括土建和電氣）要求。
負責提供全部設備現場驗收的驗收大綱，經雙方確認后作為現場驗收的依據。
對用戶的技術培訓與進一步協作
同時在系統的實施過程中，用戶將根據需要負責如下工作：
1) 確認硬件、軟件功能及驗收測試文件。
2) 確認合適的安裝位置，并按照設備安裝現場的場地要求配合...公司完成大屏幕系統的安裝、投運、調試。
3) 根據公司的要求提供相關的技術資料和參數。
4) 為硬件設備安裝提供安裝條件，如電源和接地等。
5) 在公司工程師指導下，協助和參與將大屏幕系統接入運行調度自動化系統。
6) 負責派出有經驗的工程師參加設計聯絡會、FAT和技術培訓。
7) 參加系統的現場驗收。
8) 在現場為公司的工程師提供必要的工作環境。
9) 協調工程施工中有關現場的其它事宜。
系統工程進度表
公司將在簽訂訂貨合同后的18個工作日內將全部設備及材料運送到施工現場；在用戶方滿足安裝要求的情況下3個工作日內完成大屏幕系統的安裝、調試，實現與各自對應系統的正確聯接，以及環境控制等其它設備的安裝，達到技術規范書的要求。
分項
內容
時間
系統設備供貨
包括液晶單元以及配套設備
20個工作日
系統安裝調試
完成系統的安裝調試及同相關應用系統的正確聯接
3個工作日
現場驗收（SAT）
所有功能/性能，及穩定性測試并達到合格
系統調試完成后1個工作日內
人員培訓
大屏幕系統的操作與日常保養，系統故障檢查與發生故障處理程序
1個工作日
保修期
現場驗收完成后的12個月
設備維護
保修期后收取相應的設備維護費用
終身
系統驗收
系統在現場安裝調試完畢后，雙方組成驗收小組對全套系統根據技術規范書做全面考核和驗收：
驗收地點：設備現場
驗收依據：合同要求
系統所有設備的外觀檢驗，外觀無明顯缺陷。
系統安裝位置、安全性檢驗，環境適應性、可靠性檢測。
顯示系統同應用系統的聯調測試。
大屏幕顯示系統支持網絡顯示，支持漢字的正確顯示。
支持各種信號的顯示，包括RGB和視頻輸入。
大屏幕顯示系統的控制軟件對顯示單元的調整控制。
輔助設備的性能檢測。
相關技術資料齊備。
技術培訓
為保證設備安全、可靠運行，便于運行維護，以及今后應用軟件的開發應用，公司將為用戶培訓一批合格的維護和管理人員，我們負責提供兩次技術培訓：
當大屏幕顯示系統在用戶單位安裝和整體調試工作完成以后，公司負責技術培訓，對操作人員（由用戶安排人數）進行操作業務技術培訓。內容涉及安全操作規范，日常應用操作等。
受訓人員技術能力要求：具備英文閱讀能力；計算機或電子專業大學畢業水平
售后服務
1） 系統安裝調試結束后12個月內為系統保修期。在保修期內，正常使用情況下發生的問題，由公司負責無償更換，直到調試滿足要求。保修期內，負責免費的零配件供應及保修服務（耗材除外）。
2） 保修期后，我們對系統所含設備負責有償維修，維修更換的零部件只收取材料成本費用。
3） 一旦收到用戶維修請求，我公司技術人員保證在10小時內做出技術響應
4） 對用戶在系統硬件設備上提出的擴容和升級更新要求，公司在技術、商務、人力等各方面全力提供充分的配合和支持，力求滿足用戶需求。
安裝環境要求
電源：220V/50Hz。
功率：4KW。
接地電阻：<2歐姆
大屏幕機架具備良好接地。
提供平坦、堅實地面支持機架結構的牢固安裝，地面負荷≥200Kg/平米。
設備間保證清潔、通暢、通風良好，溫度5-28度，濕度10-85%。
